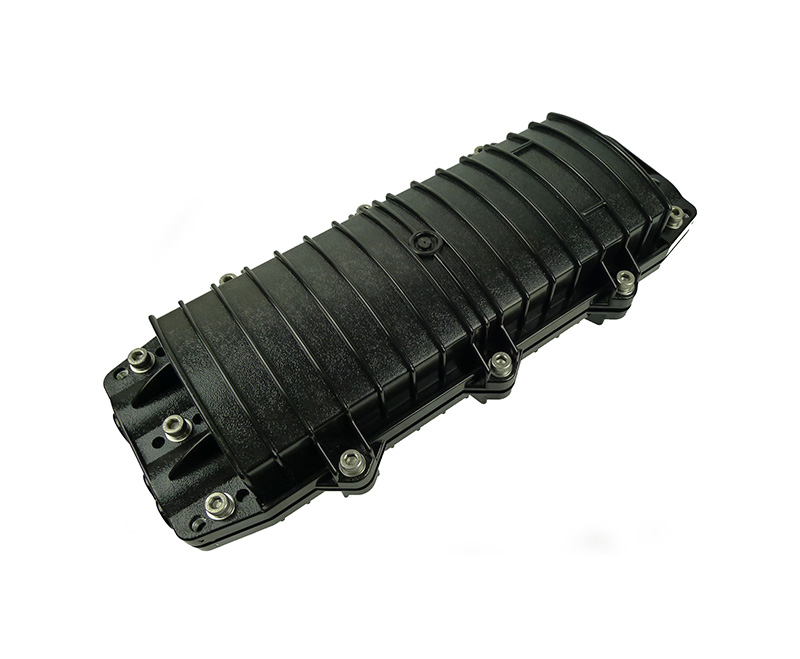

光缆相关的产品设备与许多，毕竟这些是通讯传输的硬件，今天我们要了解的就是其中之一光缆接续盒，它又叫光缆接头盒和炮筒，是光缆的端头接入的地方，或许你对于光缆接续盒的了解还不够，认识它是有必要的的。下面就具体为你讲解一下这个产品的详细构造。



光缆接续盒内部结构



1、支撑架：是内部构件的主体。

2、光缆固定装置：用于光缆与底座固定和光缆加强元件固定。一是光缆加强芯在内部的固定；二是光缆与支撑架夹紧的固定；三是光缆与接头盒进出缆用热缩护套密封固定。

3、光纤安放装置：能有顺序地存放光纤接头和余留光纤，余留光纤的长度应不小于1米，余留光纤盘放的曲径不小于35mm。其中收容盘多可四层，容量较大，并能根据光缆接续的芯数调整收容盘。

4、光纤接头保护：把热缩后的保护套管放在收容盘里的纤芯固定夹上也可采用硅胶固定法。

5、光缆与接头盒密封：对光缆及底座进缆处用砂布将接头盒和光缆的交接处进行打磨，用清洁剂把打磨处擦干净，贴上铝箔，再将热缩管放在接头盒的入缆处，用喷灯按照先中间后向两端缓慢加热，使整个热缩管完全收缩即可。



光缆接续盒用途



适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。

结构光缆的终端机房内的接续。

光缆接续盒通常适用于室内或非露天的室外使用，不适合于露天使用，如要使用，应采取保护措施。工作温度：室内型：-5℃~+40℃；室外型：-20℃-+60℃。





光缆接续盒特点



能起到保护和接续的作用，盒体采用增强塑料，强度高，耐腐蚀，结构成熟，密封可靠，施工方便。



光缆接续盒分类



按光缆连接方式，可分为直通型和分歧型。

按是否可以装配适配器分类，可以分为可装配适配器型和不可装配适配器型。

按外壳材料分类，可分为塑料外壳和金属外壳。



光缆接续盒使用方法



光纤准备



1.去除光缆外皮，（如果有，请去除屏蔽及铠装）然后去除各绕包层至露出松套管，具体方法，请按光缆厂家推荐的标准方法步骤进行，预备长度3m。

2、用清洁剂清洁松套管及加强芯护套，去除多余的填充套管，用所提供的砂纸打磨光缆外皮150mm长。



光缆安装



1、按光缆外径选取最小内径的密封环，并将两个密封环套在光缆上。

2、将光缆放入相应的入孔内。

3、连接屏蔽及接地。

4、在两个密封环之间缠绕上自粘密封胶带，使密封带绕到与密封环外径平齐，以形成一个光缆密封端。

5、将光缆密封端按入光缆入孔内。

6、用喉箍穿过光缆加强筋固定座和缆芯支架，将光缆固定在接头盒底座上，旋紧喉箍螺钉，直至喉箍抽紧为止。

7、在光缆上扎上尼龙扎带，剪断余长。

8、其余不用的光缆孔，请用堵头密封。堵头上同样缠绕上密封胶带，要求与5.2.4相同。

9、将加强构件缠绕在熔接盘支座的沉头螺钉上，并压紧。



光缆接续盒光纤接续



1、预备上盘后盘绕1.5圈的光纤，随后将余纤全部盘绕在盒体内。

2、单芯光纤上盘请用单芯缓冲管，带状光纤上盘请用带状缓冲管。在熔接盘的进口处用尼龙扎带扎紧。

3、按规定方法对接两根（带）光纤，接头卡入熔接单元卡槽中，余长请在盘内盘绕。

4、将熔接盘盖上，请压使其卡到位。

5、按接头盒需要的容量不同，决定熔接盘叠加的盘数，将熔接盘的叠加型式必须符合光纤接头的卡入熔接单元并检查和维护要求。熔接盘每两只叠加，可以将橡胶折页上六个孔，分别卡住上下两个盘上的各三个凸扭；四只橡胶折页，盘两边对称位置各两只，如叠加五个熔接盘，依照上述方法将二层盘与三层扣住，三层盘和四层盘扣住，四层盘和五层盘扣住，以此类推，五个盘就稳定地叠加在一起了。当需察看或维护某一层盘熔接情况时，只要将该盘单面的上层扣住的两片折页拆下，熔接盘即可如翻书页一样打开。
