工程塑料ABS材质光缆终端盒的结构和功能
发表时间：2017-06-09

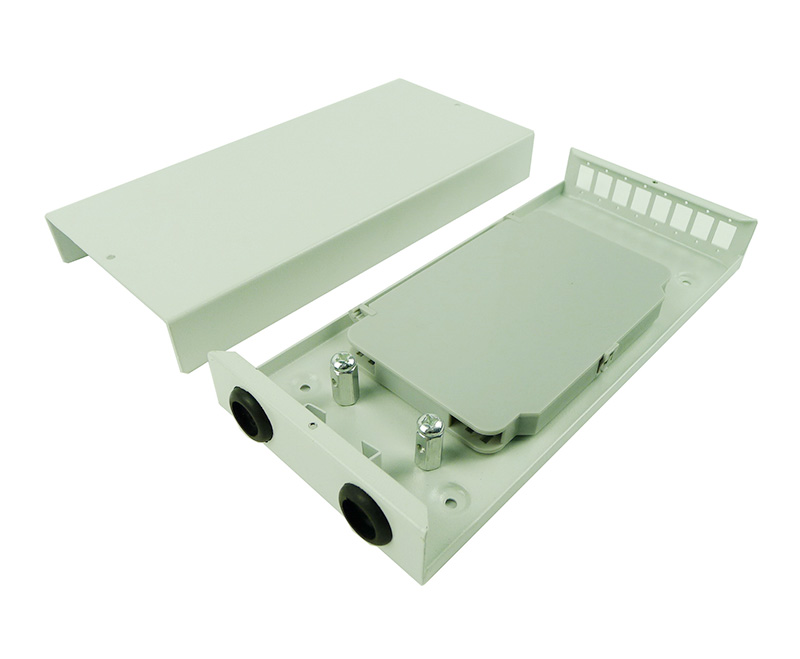

光缆终端盒简称OTB，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通力接和分支接续及光缆终端的固定，起到尾纤盘储和保护接头的作用。
工作环境:
工作温度：-25℃～+40℃；相对湿度：≤85%(+30℃时)；
储存温度:一25℃～+55℃；大气压力：70kPa～106kPa。
技术参数:
连接器损耗（包括插入、互换、重复） ≤0.5dB；
插入损耗 ≤0.2dB；
回波损耗 FC/PC≥40dBFC/UPC≥50dBFC/APC≥60dB；
拉伸 ≥500N（盒体与任一光缆间能承受的轴向拉伸力）；
压扁 ≥200N（垂直静电力）；
绝缘电阻 ≥2×104MΩ(500V/DC)（盒体高压防护接地装置与盒体之间）；
抗电压强度 ≥3000V(DC)/1min不击穿、无飞弧（盒体高压防护接地装置与盒体之间）；
阻燃性 符合GB/T5169.7-1985标准（针对工程塑料ABS材质）；
使用寿命 ＞20年。
使用说明:
1.拧开上面的螺丝，打开上盖；
2.预留出要熔接的光缆，将光缆内的钢丝固定在前端的支架上，并将光缆固定在进缆口；
3.将预留出来的光缆剥开跟尾纤用光纤热缩管熔接在一起，固定在熔纤盘里；
4.盖上上盖，拧上螺丝。
