光缆终端盒怎么接
发表时间：2017-06-27

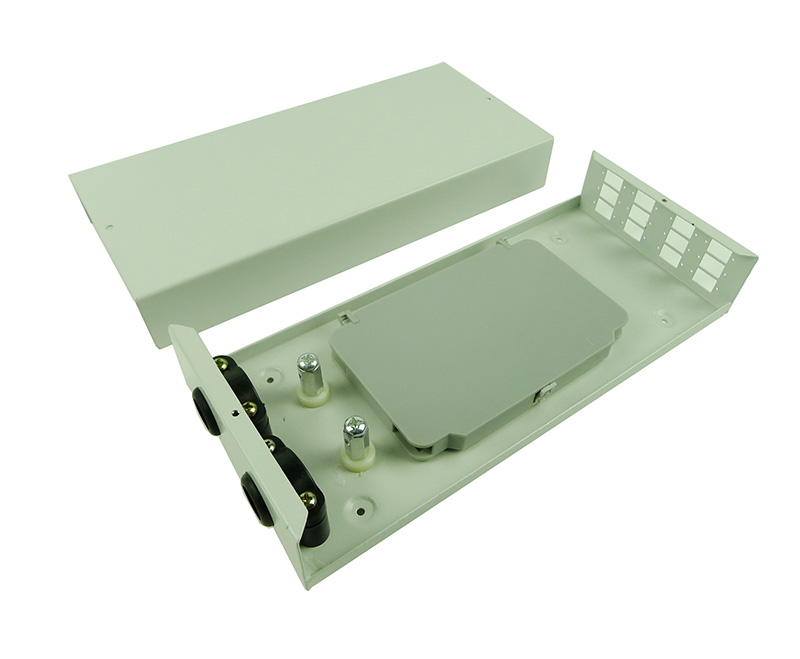

光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分支接续，并对光纤接头起保护作用。光缆终端盒主要用于光缆终端的 固定，光缆与尾纤的熔接及余纤的收容和保护。下面我们来了解一下光缆终端盒怎么接。
一、光缆-终端盒-尾纤连接关系：
步骤 1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。
步骤 2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。
步骤 3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。此时双绞线可接入网络设备的 RJ-45 口。到此为止，便完成了光电信号的转换。
说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块设备（类似光纤收发器功能），该口也不能使用。其中光模块设备传输什么信号配什么业务模块。如：网络就是光收发器、电话。
二、光缆终端盒、尾纤的作用和接法
光缆终端盒作用：主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。
接入的光缆可以有多芯。
例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。
尾纤：一端有连接头，另一端是一根光缆纤芯的断头。通过熔接，与其他光缆纤芯相连。
尾纤作用：主要是用于连接光纤两端的接头。尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。
一般我们购买不到纯粹的尾纤，而是所谓的跳线，中间一剪开，便成了尾纤。
尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。
跳线：跳纤两头都是活动接头。起连接尾纤和设备作用。
光缆终端盒：是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
光纤耦合器：是用于两条光纤或尾纤的活动连接通俗称为法兰盘。也可实现转换，如SC转FC头。
光纤终端盒：是一条光缆的终接头，他的一头是光缆，另一头是尾纤，相当于是把一条光缆拆分成单条光纤的设备。
光纤熔接盒：是两条光缆对接成一条长的光缆用的。他们之间是不能互换使用的，光缆与光端机之间是通过光纤终端盒连接的，也就是光端机上只能插尾纤。
光纤终端盒和熔接盒是否可以这样理解呢？在其中光纤的两个头熔接，只不过前者是光缆和尾纤的熔接，后者是光缆之间的熔接。
光纤接续盒和终端盒是不一样的接续盒是全密封的可以防水但是它无法固定尾纤，终端盒不防水，内部结构一边可固定光缆,一边可固定尾纤。
耦合器只能连接两条尾纤并且分SC/PC FC/PC等接口，而光缆和尾纤之间是用熔接机熔接的是死的。
那么尾纤与跳线有什么区别？把跳线一分为二可以做为尾纤用么？
尾纤只有一头是活动接头，跳纤两头都是活动接头，接口有很多种类，不同接口需要不同的耦合器，跳纤一分为二可以做为尾纤用。
