光缆分纤箱怎么用及装配要求
发表时间:2017-08-11
随着通信行业的不断发展,可以说光缆已经走入了千家万户。而这其中最重要的一个设备便是光缆分纤箱。正是因为有了它的出现,我们才能够让家家户户接入光缆。但是很多人都不知道这盒子怎么使用,那么接下来我们一起了解一下光缆分纤箱怎么用吧。
光缆分线箱是什么

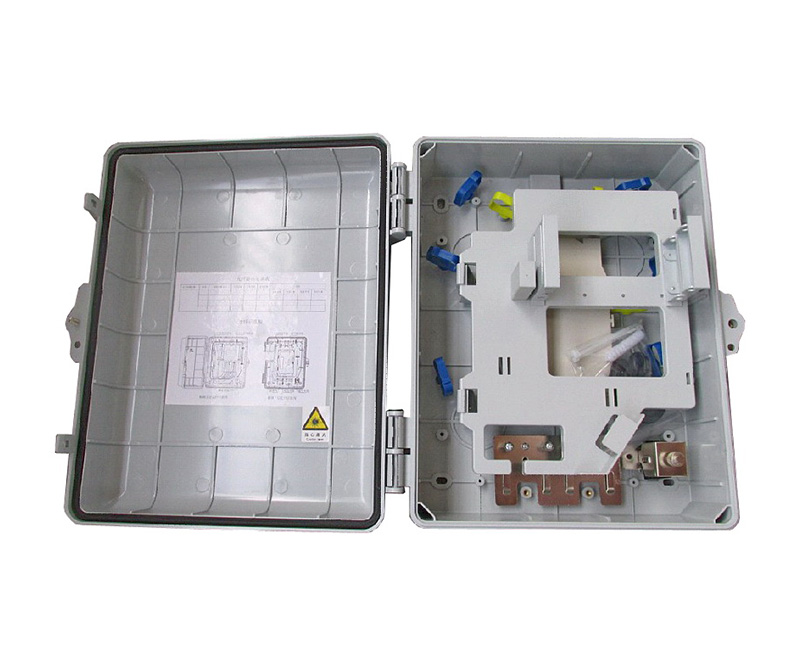

光缆分纤箱是用于室外、楼道内或室内衔接主干光缆与配线光缆的接口设备。
光缆分纤箱怎么用
通常是一根光缆进入后熔接到储纤盘,然后用户的皮线光缆在箱内和经分光器和光缆对接。
装置要求
1、楼道(室内,外)光缆分纤、配线箱应满意上下进缆的要求,箱体的顶部与底部各应装备4个进线孔,且光缆固定与保护装置应能满意4根光缆一起固定的需求。如独自运用下进缆,上部的进缆空需做密封处理。
2、光缆熔接盘片应选用敞开式,并且光缆熔接盘与皮缆熔接盘装置方式和尺度要求共同。
3、一切紧固件联合应结实牢靠,箱体密封条粘结应平坦结实。
4、箱门敞开视点不小于180o,门锁的启闭灵敏牢靠。
5、光缆引进时其曲折半径应大于光缆直径的15倍。
6、光缆在箱内布放时,不论在何处转弯,其曲率半径应不小于30mm。
7、蝶形引进光缆固定后的最小曲折半径不该小于10mm,在箱体内的预留长度不该小于0.5m。
8、装置在光分插片盒内的光分路器应运用结实的材料固定在盒体内,光分路器的性能指标有必要契合投标技术规范书的要求。
9、光分插片运用的光缆活动衔接器应为SC型,两个插头恣意衔接的插入损耗≤0.5dB,回波损耗>35dB,其性能指标应契合YD,T1272.3-2005《光缆活动衔接器第3部分:SC型》的要求。光分路器上联端口运用的光缆活动衔接器应为绿色,下联端口运用的光缆活动衔接器应为蓝色,空闲端口不装置光缆活动衔接器。
10、楼道光缆配线箱内光缆的终端、熔接、存储,应在满容量范围内方便地成套装备。
11、光分插片应选用模块化、集成化,楼道分光分纤盒内应无跳接。
12、楼道光缆配线箱厂家应供给所选用分光器的厂家和规格型号,并供给进货证明。
