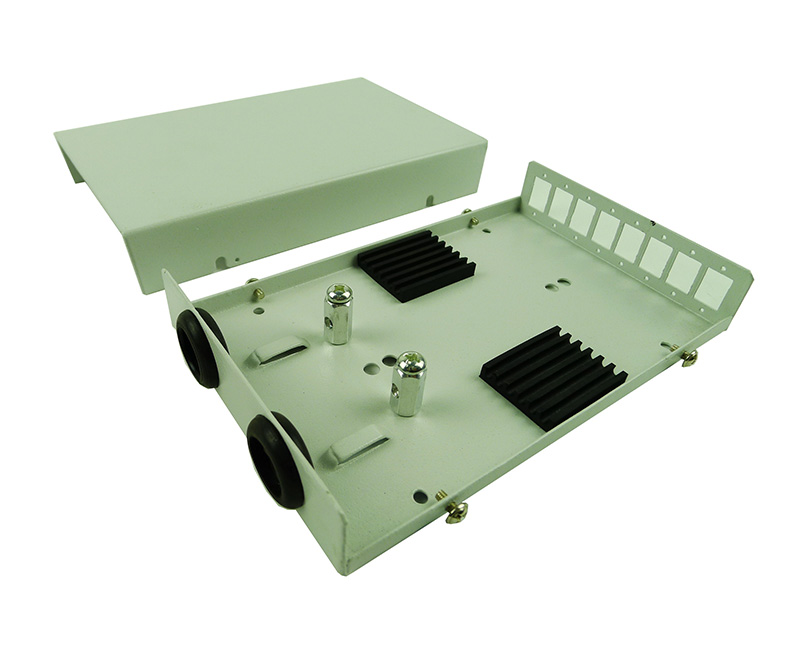

接口型光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通接续和分支接续及光缆终端的固定，起到尾纤盘储和保护接头的作用。



1 按外壳材料分类，可分为ABS塑料外壳和金属外壳。

2 按光缆接线方式，可分为尾纤式和接口型。

3 按是否可以装配适配器分类，可以分为可装配适配器型和不可装配适配器型。



u 光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。

外壳: 外壳应能方便开启,便于安装;外壳应有用于将光缆金属构件高压防护接地的引出装置。

内部构件:内部构件应包括以下部分: A. 支撑架:内部结构的主体,用于内部结构的支撑； B. 集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6MM，余留光纤盘放的曲率半径应不小于37.5MM。并有为重新接续提供容易识别纤号的标记和方便操作的空。C. 固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。



1.重量轻、强度高，环氧静电喷塑，外形美观，使用方便。

2.熔接盘采用叠加式结构，配置灵活，可取下到工作台上熔接，操作维护方便快捷

3.内配光缆固定装置、熔接盘和过线夹，并有可靠的接地装置。具有光缆固定，熔接功能，起熔接光缆的作用，用于实现尾纤和光缆的连接



终端盒的作用就是将两段光缆连接起来。终端盒是光缆的端头接入的地方，然后通过光跳线接入光交换机。因此，终端盒通常是安装在19英寸机架上的，可以容纳光缆端头的数量比较多。 接头盒的作用就是将两段光缆连接起来。终端盒就是将光缆跟尾纤连接起来起保护作用的。实际工作中终端盒可以作室内接头盒用但是很少将接头盒当终端盒用用途不一样。



工作温度：-25℃～+40℃；相对湿度：≤85%(+30℃时)；

储存温度: -25℃～+55℃；大气压力：70kPa～106kPa。



1.拧开上面的螺丝，打开上盖

2.预留出要熔接的光缆，将光缆内的钢丝固定在前端的支架上，并将光缆固定在进缆口

3.将预留出来的光缆剥开跟尾纤用光纤热缩管熔接在一起，固定在熔纤盘里。

4.盖上上盖，拧上螺丝。



1、信息模块、多用户光缆终端盒、集合点配线模块安装位置、安装方式和高度应符合设计要求。

2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。

3、光缆终端盒底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。

4、光缆终端盒底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。

5 、固定螺丝需拧紧不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上做到美观整齐。

6、安装在墙上的光缆终端盒，其位置宜高出地面300MM左右。在房间地面采用活动地板时。光缆终端盒应离活动地板表面300MM。

7、各种插座面板应有标识以颜色、图形、文字表示所接终端设备业务类型。

8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间并应符合设计要求。
